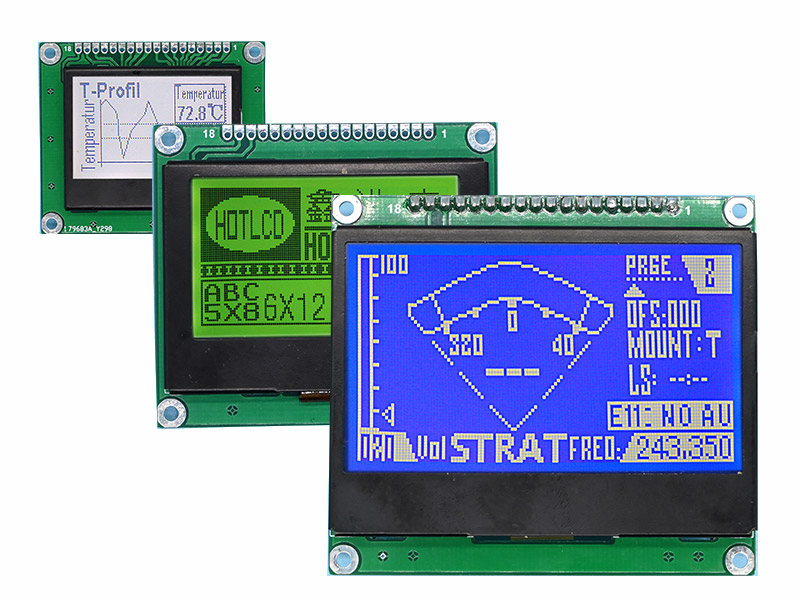

加板COG液晶模組,是指將COG液晶顯示屏,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
鑫洪泰公司目前可以提供的加板COG液晶模組（LCM）的技術規格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

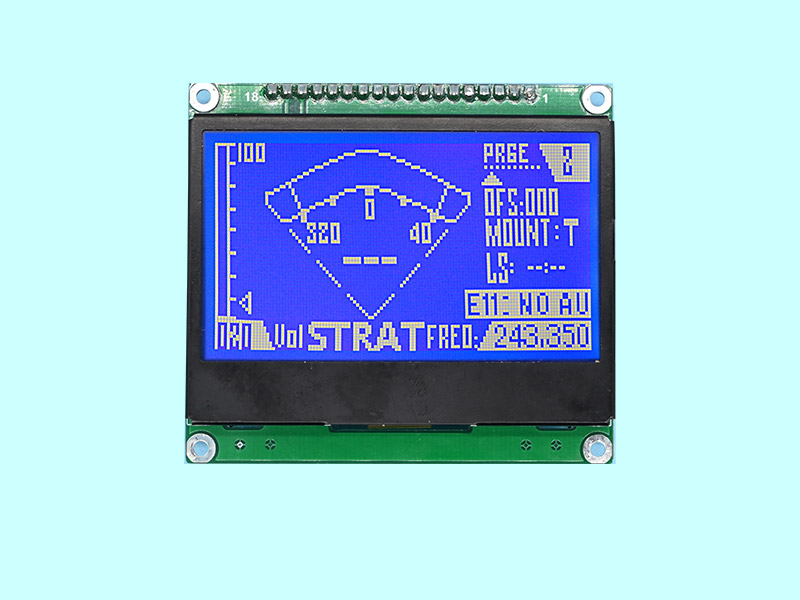

| 128X64 圖形COG LCD | FSTN + GRAY/HTM-COG12864C01A-MCU8080 | LCM | 128x64 |
|
52.0x44.2x6.4 | 36.0x23.5 | 33.25x20.45 | 6H | 白光 | 18PIN | MCU | -20~70℃ | 3.3v | ST7567 | |||

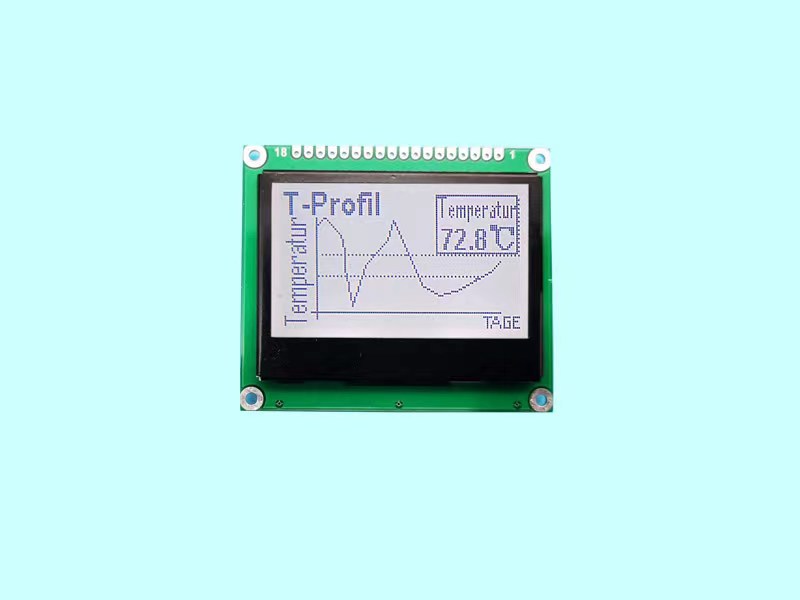

| HTM-COG12864I01A-MCU8080 | LCM | 128x64 |
|
71.0x63.7x7.8 | 65.5x38.0 | 60.77x32.93 | 6H | 白光 | 18PIN | MCU | -20~70℃ | 3.3V | ST7567 | |||

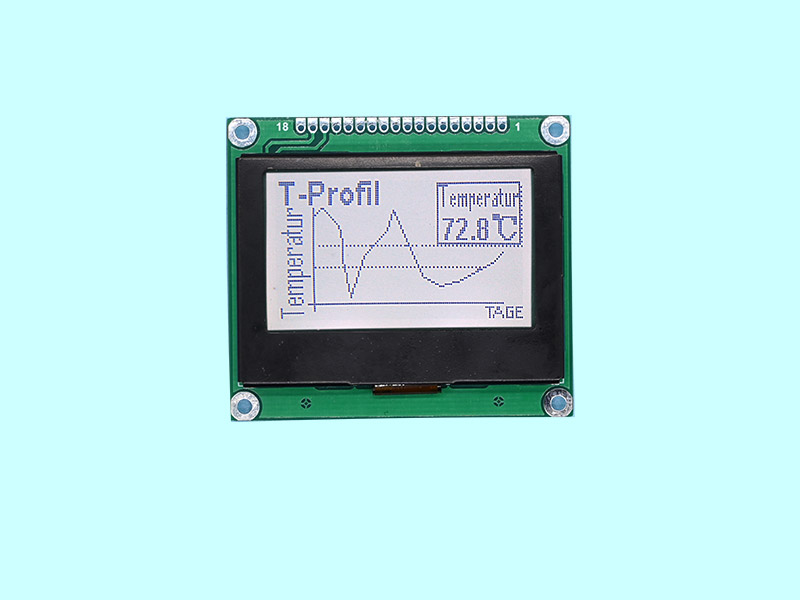

| HTM-COG13264C01A-MCU8080 | LCM | 132x64 |
|
66.0x56.2 | 53.2x31.5 | 48.8x26.2 | 6H | 白光 | 18PIN | MCU | -20~80℃ | 3.3v | ST7567 | |||
| HTM-COG12864T01A-MCU8080 | LCM | 128x64 |
|
58.0x51.2x6.2 | 45.2x27.0x6.2 | 40.92x24.28 | 6H | 白光 | 18PIN | MCU | 抗靜電ESD 8KV | -20~80℃ | 3.3v | ST7567 | ||
| HTM-COG12864N01A-MCU8080 | LCM | 128x64 |
|
78.0x54.0 | 62.3x33.5x7.6 | 55.01x27.49 | 6H | 白光 | 18PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 3.3v | ST7567 | ||
| 240X120 圖形點陣 COG LCD 模塊 FSTN+ 顯示屏，帶白色背光 HTM240120B | 標準COB字符液晶模組 | 240x120 |
|
84.0x50.0x6.6 | 72.0x37.0 | 67.17x33.57 | 0.28x0.28 | 12H | 16pin | MCU | 抗靜電ESD 8KV | -20~70℃ | 3.3V | UC1608 |
