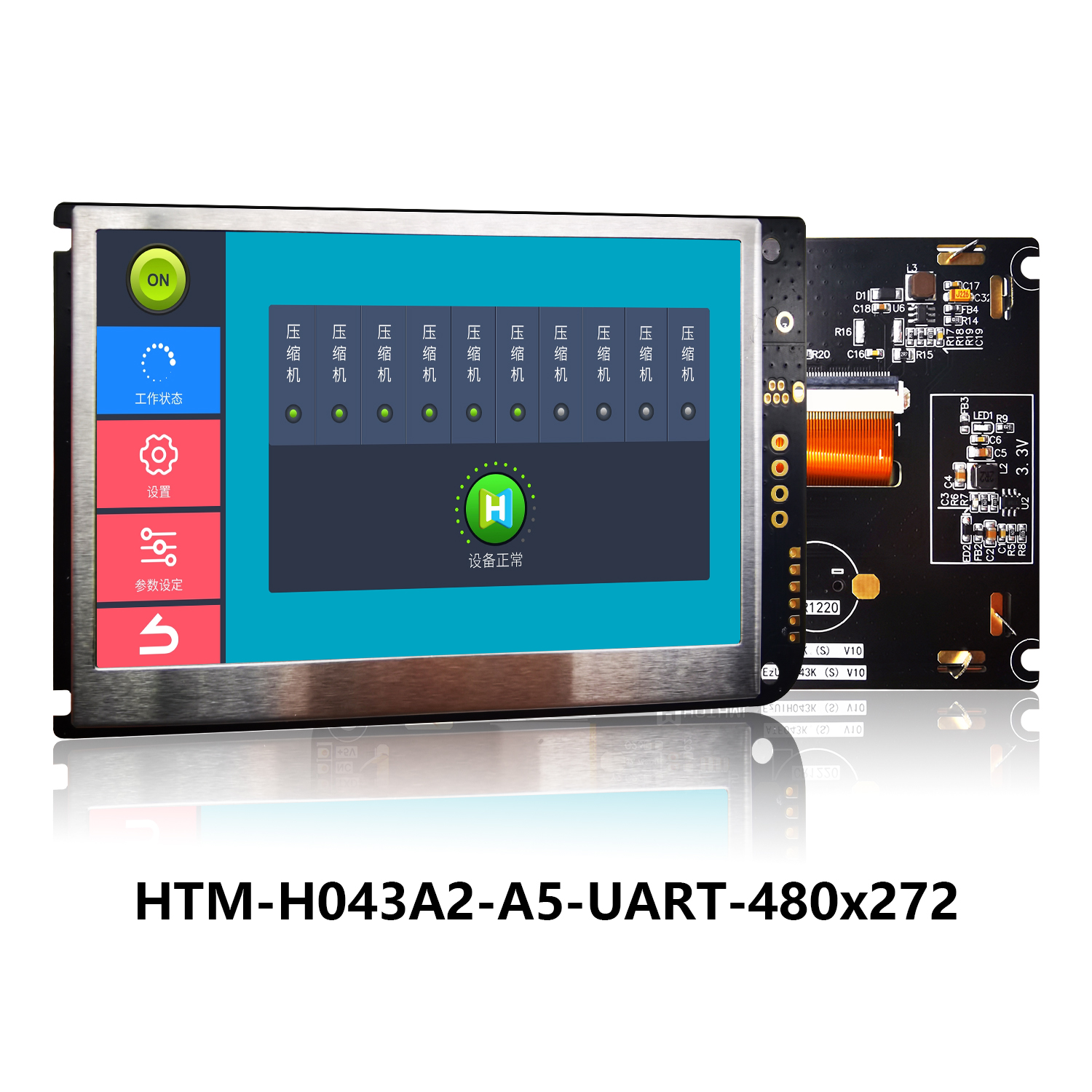

4.3寸UART TFT LCD 480×272顯示TFT模塊面板帶LCD控制板智能屏 HTM-H043A2-A5-UART

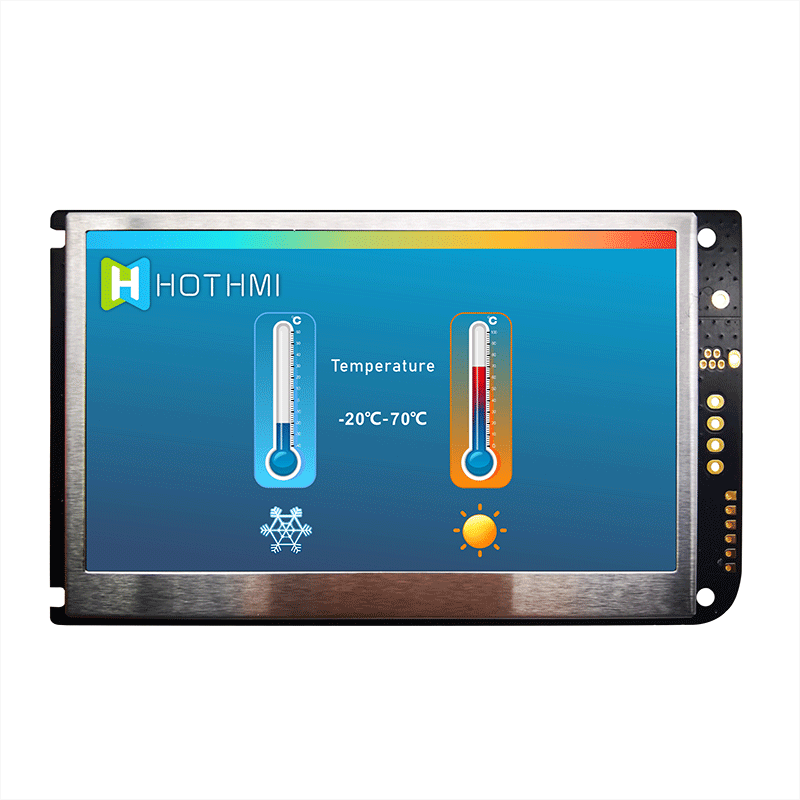

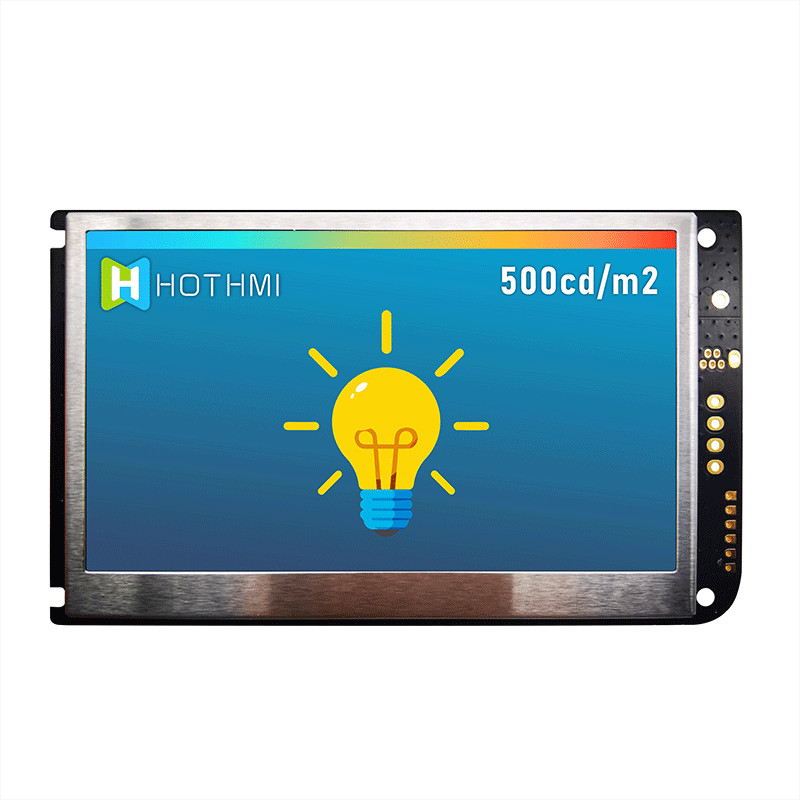

HTM-H043A2-A5-UART 是一款 4.3 英寸 IPS TFT LCD 顯示模塊，分辨率為 480x272 像素。 它帶有一個 LCD 控制板，亮度為 500cd/m2。 該模塊使用 UART (TTL) 接口進行通信，工作溫度范圍為 -20°C 至 70°C。

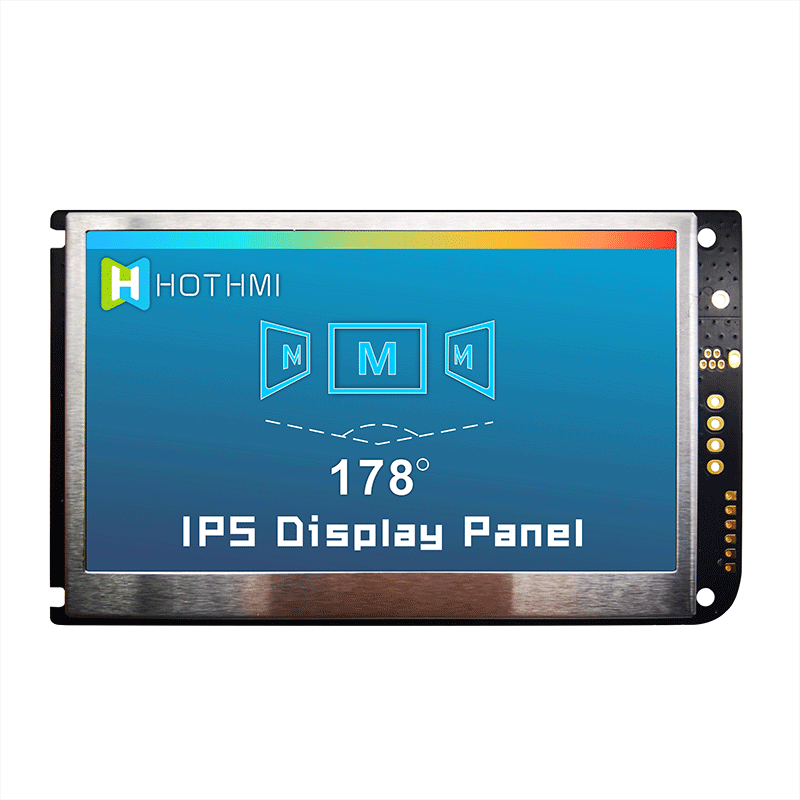

此TFT模組適用于手持設備、醫療設備、工業控制系統等各種需要小型、高質量顯示的應用。 其 IPS 面板提供寬視角和出色的色彩再現，使其成為需要準確色彩呈現的應用的理想選擇。

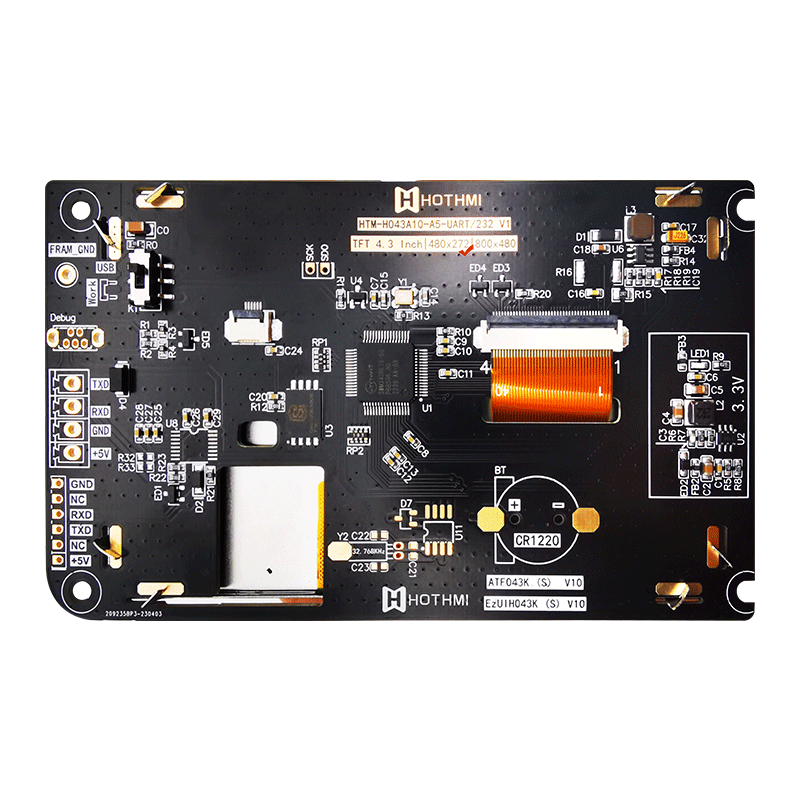

HTM-H043A2-A5-UART 具有簡單的 UART 接口，可輕松集成到您的項目中。 LCD 控制器板處理所有顯示驅動功能，使您可以專注于應用程序的核心功能。 憑借其緊湊的尺寸和低功耗，這款 TFT 模塊是需要高質量顯示的便攜式設備的絕佳選擇。

產品名稱：HTM-H043A10-UART系列智能串口屏

產品描述：

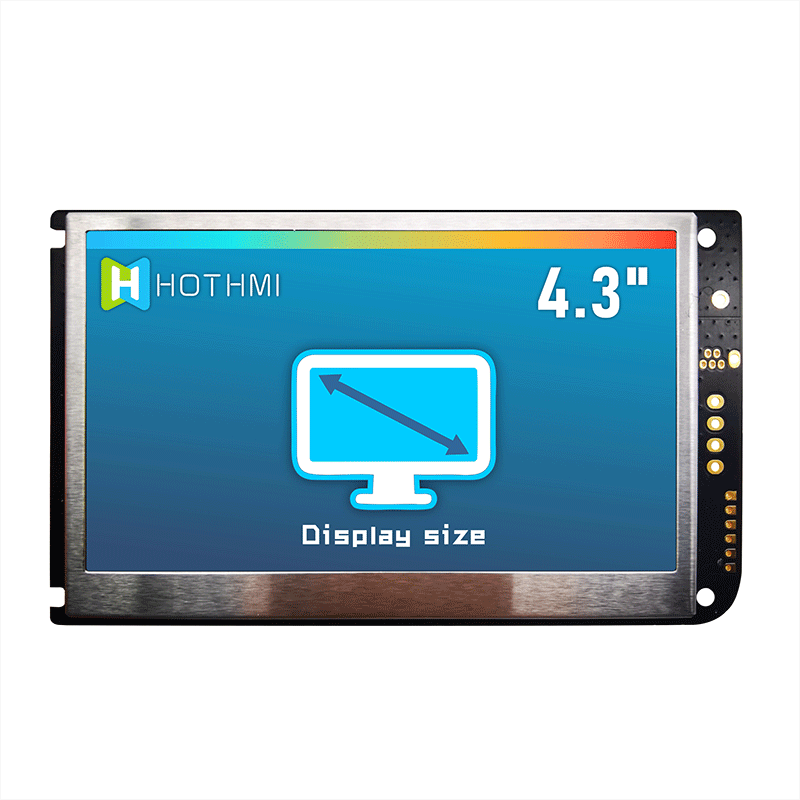

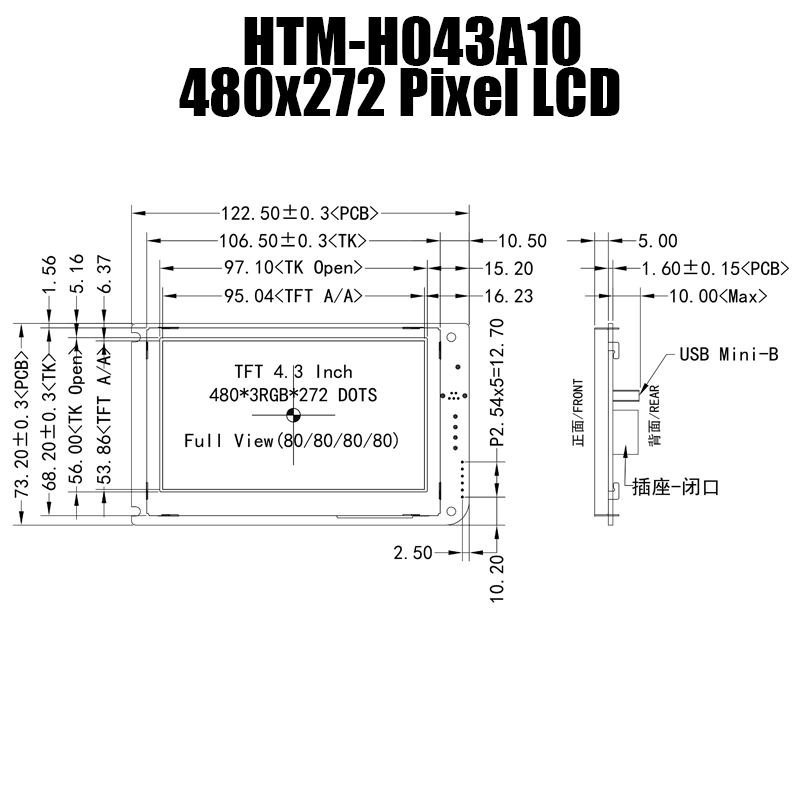

• 彩色TFT顯示屏尺寸：4.3英寸（對角線）

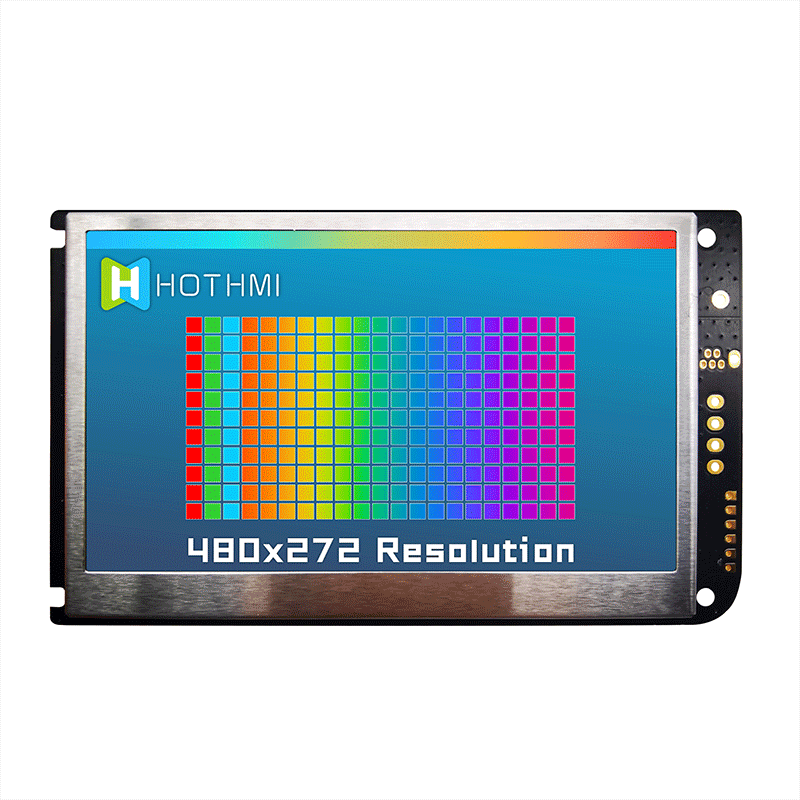

• 分辨率：480x272點陣，16位色彩深度，高清屏

• 內部資源存儲器大?。?28M字節

• 供電需求：5V~24V直流電源

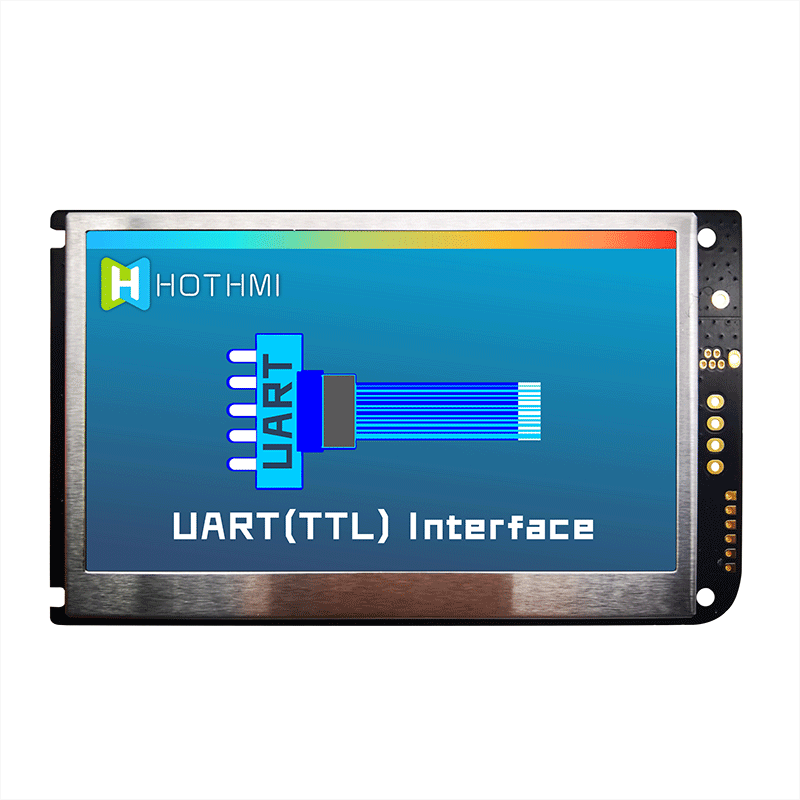

• 外部接口：串行UART（TTL電平）接口

• 通信協議：ASCII字符串形式，適合Arduino系統和其他MCU的接口操作

標準配置：

• 4.3英寸對角線彩色TFT屏，標配無觸摸/電阻觸摸/電容觸摸

• 分辨率：480x272點陣，65536色

• 供電方式：5V~24V直流電源

• 串行接口：ART串行接口（TTL電平），支持9600~1000000bps

• 內置資源存儲器：128M字節

• 標配RTC實時時鐘模塊

• 內部自帶6x10、8x16、10x20、16x32點ASCII碼西文字庫

功能特點：

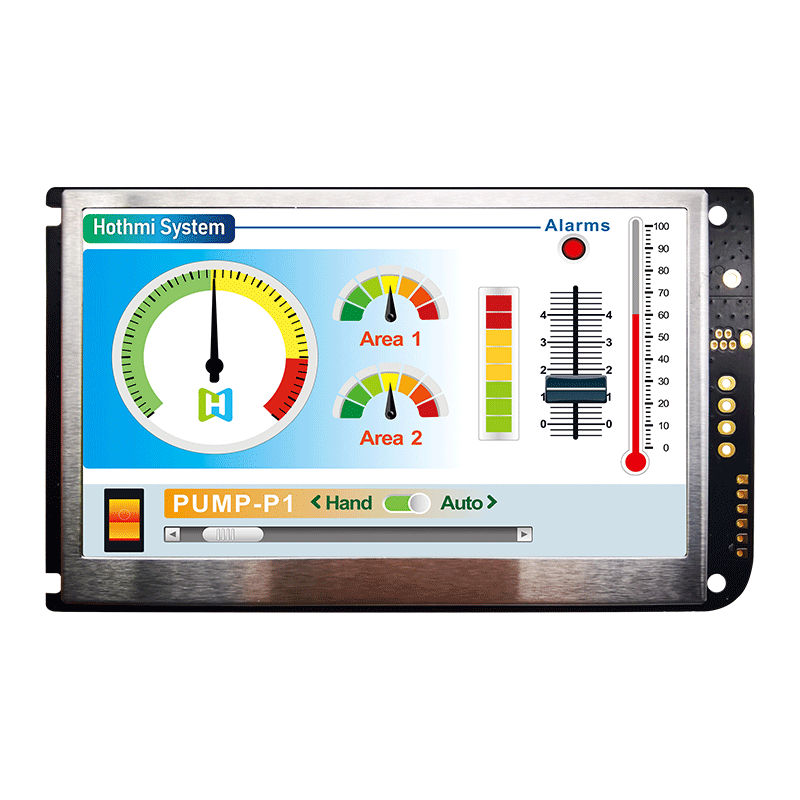

• 支持基本繪圖指令，包括繪點、直線、矩形、圓形矩形、圓形、圓弧、字符串顯示、位圖顯示、JPEG圖片、PNG圖片顯示等

• 支持音頻、視頻播放指令

• 資源存儲器支持GBK2312二級漢字庫、矢量字庫、BIG5字庫、BMP位圖、JPEG圖片、PNG圖片顯示、ASCII西文字庫等

• 支持界面切換效果設置，如透明度漸入、隨機快漸入、百葉窗漸入、緩沖區快速切換

• 支持區域按鈕控件，可進行多種屬性配置，控件消息響應可配置

• 支持位圖（BMP/JPG/PNG）按鈕控件，可進行多種屬性配置，控件消息響應可配置

• 支持數值控件，可輸入整數和浮點數，多種屬性配置

• 支持字符串控件，支持中英文字符串輸入，多種屬性配置

• 支持下拉選擇控件，控件消息響應可配置

• 支持波形控件，允許在同一ID號控件內顯示最多四條波形線

• 支持進度條控件，控件消息響應可配置

• 支持位圖動畫控件，控件消息響應可配置

• 支持時間顯示和日期顯示控件

• 支持表盤顯示控件

• 支持滑動條控件，控件消息響應可配置

• 支持二維碼

鑫洪泰（HOTHMI）最新推出的EzUI系列智能液晶顯示模塊具有以下特點：

E（簡單易用）、z（零代碼）、UI（用戶界面）。這一系列模塊能夠快速幫助用戶開發全彩色圖形觸摸屏人機界面，讓用戶能夠輕松設計和開發彩色液晶模塊。

EzUI系列智能液晶顯示模塊的最大特點在于其簡單易用和功能豐富的特性，用戶可以選擇簡單或復雜的使用方式，實現了無代碼的用戶界面設計目標。用戶可以使用界面開發工具軟件（EzUITool）進行人機界面的設計、編輯、控件配置和響應設置等操作，然后將工具軟件生成的資源文件復制到EzUIH系列模塊中，即可完成所需的人機交互界面設計制作，無需對單片機或其他控制器進行編程控制。為滿足具有特殊要求的用戶，EzUIH系列模塊仍保留了大部分顯示控制指令，使用戶能夠更自由地對模塊顯示進行控制。EzUIH是EzUI系列的功能和性能增強版，雖然硬件平臺不同，但完全兼容EzUI系列的功能。

目前，EzUI系列提供了多種尺寸供客戶選擇，包括2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸和10.1寸等。這些模塊通常應用于工控設備和醫療設備。

EzUI系列智能液晶顯示模塊的特點和應用范圍如下：

使用簡便：EzUI系列模塊采用了簡單易用的設計理念，使用戶能夠輕松上手并快速進行界面設計和開發。通過界面開發工具軟件(EzUITool)，用戶可以進行人機界面的設計、編輯、控件配置和響應設置等操作。

零代碼：EzUI系列模塊實現了無代碼的用戶界面設計目標。用戶無需編程控制單片機或其他控制器，只需將工具軟件生成的資源文件復制到相應的EzUIH系列模塊中，即可完成人機交互界面的設計制作。

功能豐富：EzUI系列模塊提供了豐富的功能和性能。用戶可以根據需要選擇簡單或復雜的使用方式，并自由控制模塊的顯示功能。EzUIH系列模塊還保留了大部分顯示控制指令，以滿足具有特殊要求的用戶。

多種尺寸選擇：EzUI系列提供了多種尺寸供客戶選擇，包括2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸和10.1寸等。這些不同尺寸的模塊適用于不同的應用場景，如工控設備和醫療設備等。

總之，鑫洪泰HOTHMI的EzUI系列智能液晶顯示模塊具有簡便易用、零代碼、功能豐富的特點，可以幫助用戶快速開發全彩色圖形觸摸屏人機界面，并廣泛應用于工控設備和醫療設備等領域。
